Austausch des Generatorfreilaufs beim Mercedes W211 E200
Erfahrungsbericht zur Fehlerdiagnose und zum Wechsel der Riemenscheibe im Riementrieb
14.12.2022
Im November 2022 traten an einem Mercedes-Benz E200 (Baureihe W211) im Bereich des Vorderwagens auffällige, schleifende und quietschende Geräusche auf. Das Phänomen war insbesondere bei starkem Einschlagen der Lenkung sowohl nach links als auch nach rechts auf einem Parkplatz deutlich wahrnehmbar. Als Ursache für die Geräuschentwicklung im Riementrieb wurde nach einer systematischen Überprüfung ein Defekt des Generatorfreilaufs (auch bekannt als Overrunning Alternator Pulley, kurz OAP) der Lichtmaschine diagnostiziert.
Da der Motorraum des E200 nach vorne hin ausreichend Platz bietet, lässt sich der Austausch des Bauteils ohne einen vollständigen Ausbau der Lichtmaschine realisieren. Für das Lösen und Festziehen der Riemenscheibe ist jedoch zwingend ein herstellerspezifisches Spezialwerkzeug erforderlich.
Achtung: In diesem Artikel wird ausschließlich der persönliche Ablauf beim Austausch des Generatorfreilaufs dokumentiert. Dies ist ausdrücklich keine Anleitung zur Durchführung von Kfz-Reparaturen. Der Austausch von Komponenten im Riementrieb erfordert fundierte Fachkenntnisse und handwerkliche Erfahrung, da Fehler zum Ausfall sicherheitsrelevanter Systeme (wie der Servolenkung) führen können. Die angegebenen Drehmomente dienen lediglich der Dokumentation und stellen keine Empfehlung dar.
Spezifischer Zusatzhinweis: Arbeiten an der Fahrzeugtechnik (wie der Bremse, dem Riementrieb oder der Elektrik) sollten aus Sicherheitsgründen grundsätzlich nur von qualifiziertem Fachpersonal in einer Kfz-Meisterwerkstatt durchgeführt werden. Da ich über die notwendigen Vorkenntnisse verfüge, habe ich diese Arbeit an meinem eigenen Fahrzeug selbst durchgeführt. Der folgende Bericht dient lediglich als private Dokumentation meines persönlichen Vorgehens und ist ausdrücklich keine Anleitung oder Aufforderung zum Nachmachen.
Wichtiger rechtlicher Hinweis und Haftungsausschluss: Bei den auf dieser Website veröffentlichten Artikeln handelt es sich ausschließlich um unentgeltliche, unverbindliche, persönliche Erfahrungsberichte und rein private Dokumentationen. Die Inhalte sind ausdrücklich keine Fachberatung, keine Empfehlung und keine technischen oder handwerklichen Anleitungen für Arbeiten an elektrischen Systemen, Haushaltsgeräten oder Software. Die Beschreibungen erheben keinen Anspruch auf Richtigkeit, Vollständigkeit oder Aktualität. Das Nachstellen oder Ausprobieren der hier beschriebenen privaten Handlungen erfolgt auf eigene Gefahr und in voller Eigenverantwortung des Lesers. Der Betreiber dieser Seite übernimmt keinerlei Haftung für Schäden jeglicher Art (insbesondere Sach-, Vermögens-, Netzwerk- oder Personenschäden), die durch die Nutzung der hier dargestellten Informationen entstehen. Die gesetzliche Haftung für Vorsatz, grobe Fahrlässigkeit sowie für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit bleibt von diesem Ausschluss unberührt. Rechtlicher Hinweis zu Marken: In diesem Artikel erwähnte Marken, Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein. Verwendete Marken- und Produktnamen sind Handelsmarken, Warenzeichen oder eingetragene Warenzeichen der entsprechenden Inhaber.
Material und Spezialwerkzeug
- Spezialwerkzeug: Ein Lichtmaschinen-Bit-Einsatz mit dem Profil XZN M10 (Länge 110 mm) in Kombination mit einem passenden 33-fach verzahnten Riemenscheibenhalter.
- Ersatzteil: Ein für das Fahrzeugmodell passender Generatorfreilauf von HELLA (Hersteller-Bezeichnung: 9XU 358 038-461).
Ablauf des Komponententauschs
Die Arbeiten wurden bei ausgeschaltetem, abgekühltem Motor unter einem Carport durchgeführt. Das Fahrzeug wurde gegen Wegrollen gesichert (Feststellbremse angezogen, Zündschlüssel abgezogen).
- Sicherheitsmaßnahme Batterie: Da im unmittelbaren Arbeitsbereich an der Lichtmaschine hochenergetische Dauerplus-Leitungen verlaufen, wurde vor Beginn der mechanischen Arbeiten die Fahrzeugbatterie abgeklemmt, um Kurzschlüsse und Schäden an der Bordelektronik sicher auszuschließen.

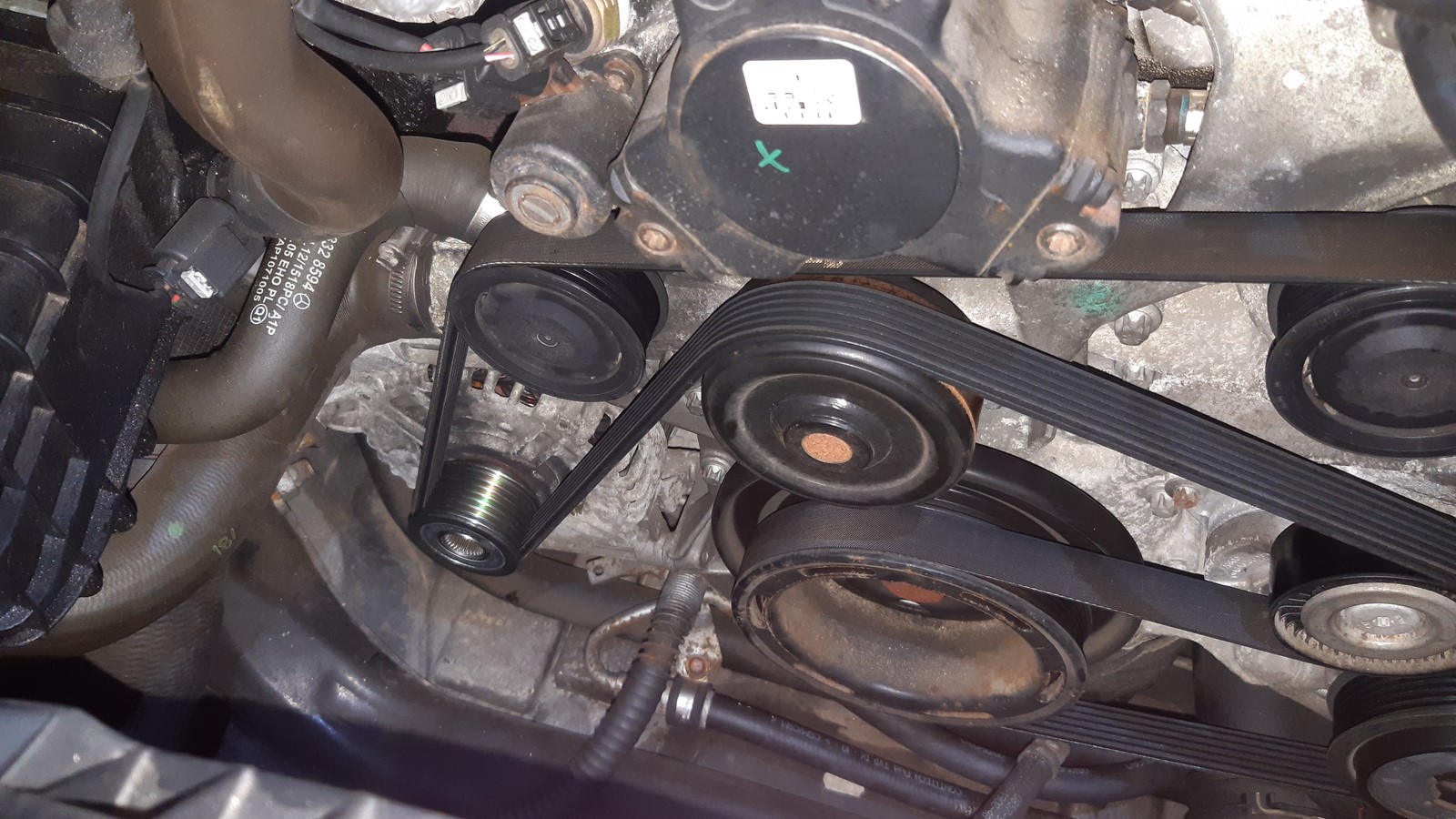

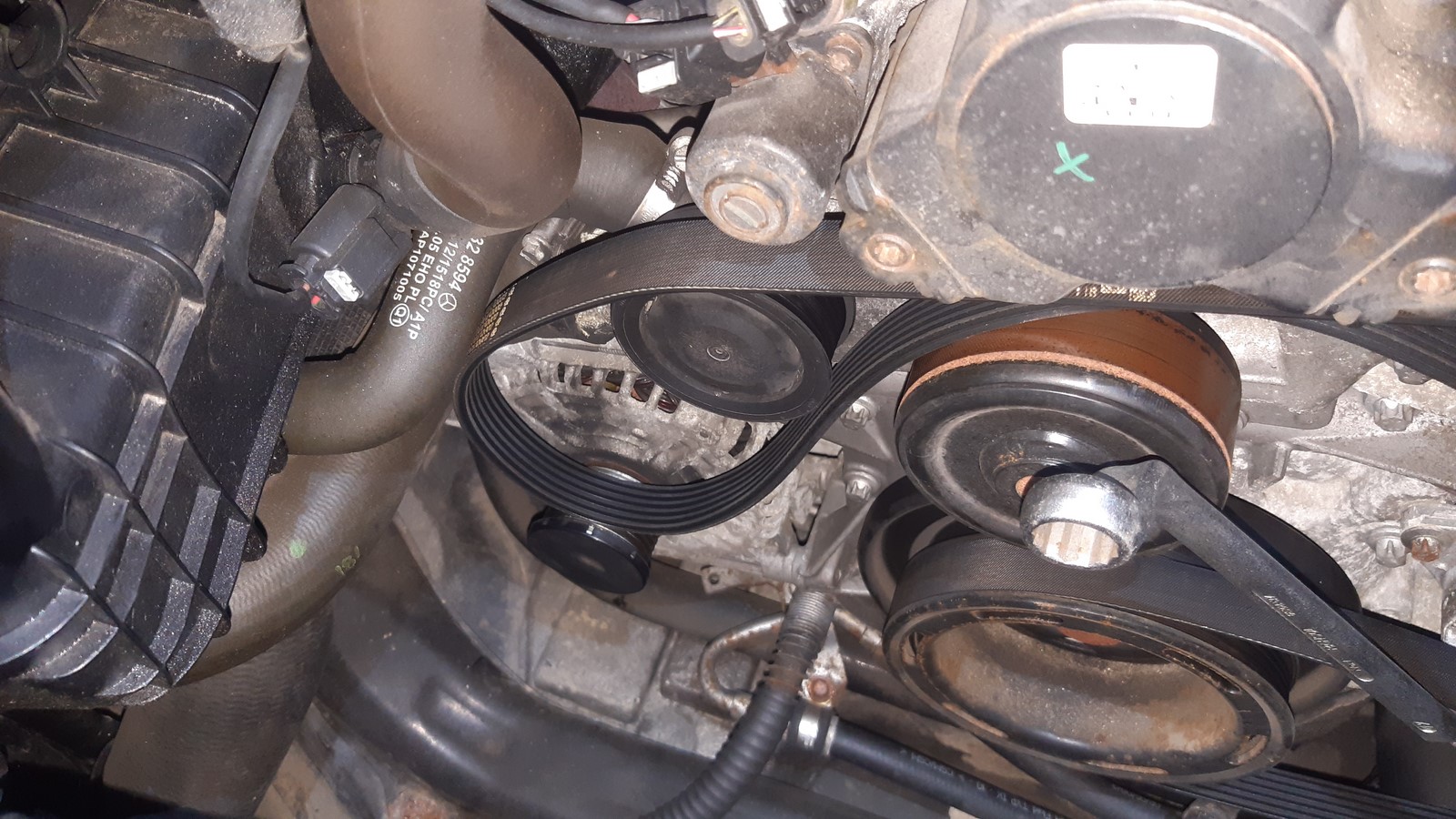

- Demontage des Keilrippenriemens: Nach dem Abnehmen der oberen Motorabdeckung wurde die automatische Spannrolle des Riemensystems mit einem gekröpften 17er Ringschlüssel entspannt. Der Keilrippenriemen konnte anschließend vorsichtig von den Riemenscheiben abgenommen werden.

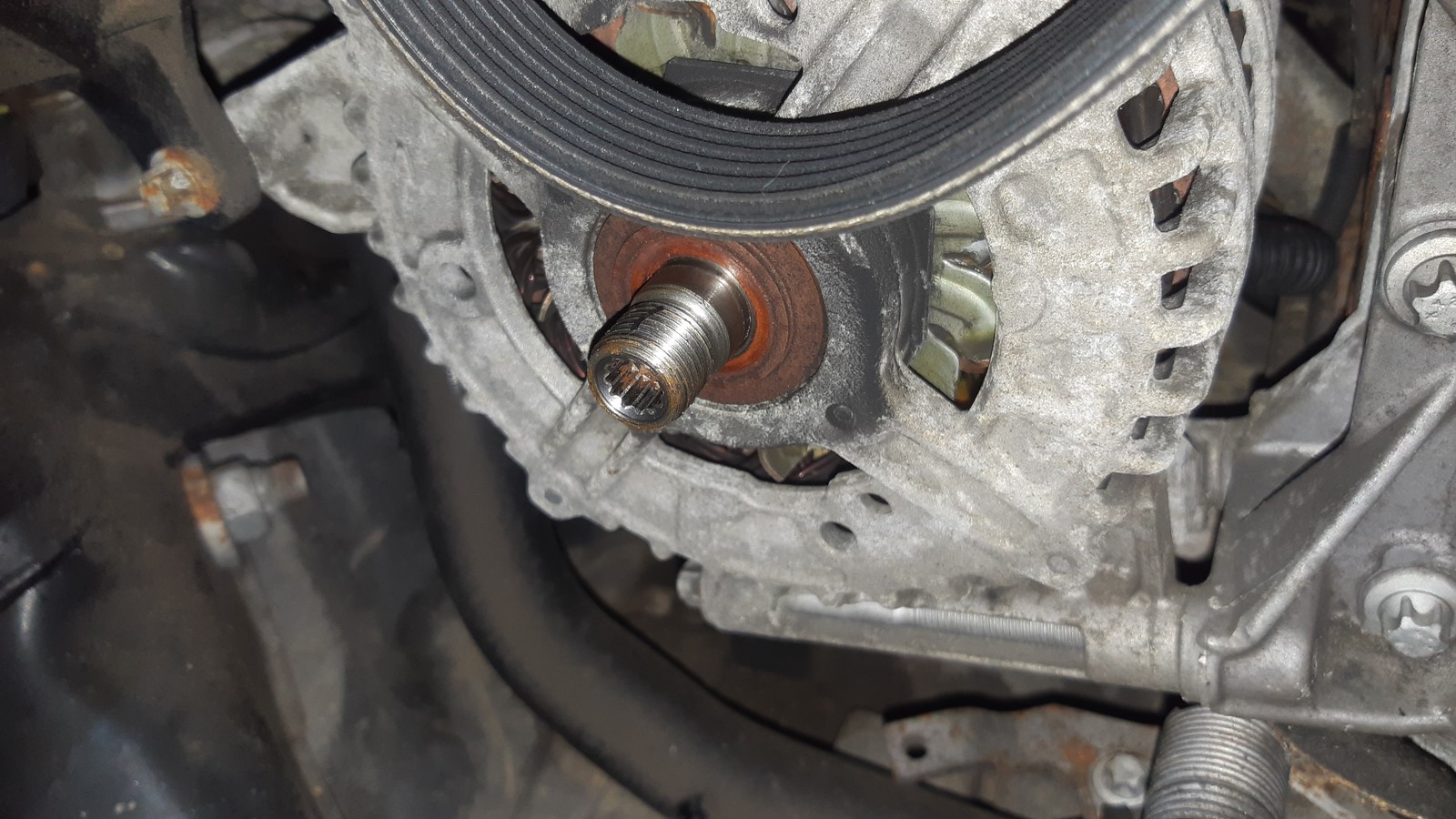

- Demontage defekter Generatorfreilauf: Nachdem der Riemen abgenommen war, habe ich den alten, defekten Generatorfreilauf mit dem XZN M10 Spezialwerkzeug gegen den Uhrzeigersinn von der Welle gelöst und abgeschraubt.
- Montage des Neuteils: Vor dem Einbau wurde das Neuteil optisch mit der demontierten Riemenscheibe verglichen (Abmessungen und Anzahl der Riemenrippen stimmten überein). Der neue Generatorfreilauf wurde zunächst von Hand im Uhrzeigersinn auf die Welle aufgesetzt. Anschließend wurde die Verbindung unter Einsatz des Spezialwerkzeugs und eines Drehmomentschlüssels festgezogen. Laut den beiliegenden Herstellervorgaben von HELLA wurde hierfür ein Anzugsdrehmoment von 85 Nm angewendet. Zum Abschluss wurde die neue Staubschutzkappe aufgesetzt.
- Riemenmontage und Probelauf: Der Keilrippenriemen wurde unter erneutem Entspannen der Spannrolle wieder aufgelegt. Hierbei wurde penibel darauf geachtet, dass der Riemen in allen Führungsnuten der verschiedenen Riemenscheiben exakt und fluchtend aufliegt.
