Defekte Glühbirnchen (Sockellampen 12V 1,2W) der Armaturenbeleuchtung wechseln
Sonntag, 21. November 2010
Bei meinem Auto, einem Opel Omega B, funktionierte die Armaturenbeleuchtung (Hintergrundbeleuchtung) für die Bedienungseinheit der Heizungs/Lüftungsregulierung, der elektronischen Klimaautomatik, nicht mehr. Da diverse Glühbirnchen (Sockellampen 12V 1,2W) der Hintergrundbeleuchtung defekt waren, war die Bedienung der elektronischen Klimaautomatik, besonders im Dunkeln, schwieriger geworden.
Im November 2010 habe ich alle fünf Glühbirnchen (Sockellampen 12V 1,2W) der Armaturenbeleuchtung für die Bedienungseinheit der Klimaanlage ausgetauscht.
Achtung: Dies ist keine Anleitung zum Austausch von Glühbirnchen (Sockellampen) einer Armaturenbeleuchtung. Ich beschreibe in diesem Artikel lediglich, wie ich beim Austausch von Glühbirnchen der Armaturenbeleuchtung in meinem Auto vorgegangen bin. Meine Beschreibung hat keinen Anspruch auf Vollständigkeit und keine Allgemeingültigkeit. Sie stellt keine Empfehlung und keine Beratung dar.
Spezifischer Zusatzhinweis: Arbeiten an der Fahrzeugtechnik (wie der Bremse, dem Riementrieb oder der Elektrik) sollten aus Sicherheitsgründen grundsätzlich nur von qualifiziertem Fachpersonal in einer Kfz-Meisterwerkstatt durchgeführt werden. Da ich über die notwendigen Vorkenntnisse verfüge, habe ich diese Arbeit an meinem eigenen Fahrzeug selbst durchgeführt. Der folgende Bericht dient lediglich als private Dokumentation meines persönlichen Vorgehens und ist ausdrücklich keine Anleitung oder Aufforderung zum Nachmachen.
Wichtiger rechtlicher Hinweis und Haftungsausschluss:
Bei den auf dieser Website veröffentlichten Artikeln handelt es sich ausschließlich um unentgeltliche, unverbindliche, persönliche Erfahrungsberichte und rein private Dokumentationen. Die Inhalte sind ausdrücklich keine Fachberatung, keine Empfehlung und keine technischen oder handwerklichen Anleitungen für Arbeiten an elektrischen Systemen, Haushaltsgeräten oder Software. Die Beschreibungen erheben keinen Anspruch auf Richtigkeit, Vollständigkeit oder Aktualität.
Das Nachstellen oder Ausprobieren der hier beschriebenen privaten Handlungen erfolgt auf eigene Gefahr und in voller Eigenverantwortung des Lesers. Der Betreiber dieser Seite übernimmt keinerlei Haftung für Schäden jeglicher Art (insbesondere Sach-, Vermögens-, Netzwerk- oder Personenschäden), die durch die Nutzung der hier dargestellten Informationen entstehen. Die gesetzliche Haftung für Vorsatz, grobe Fahrlässigkeit sowie für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit bleibt von diesem Ausschluss unberührt.
Rechtlicher Hinweis zu Marken: In diesem Artikel erwähnte Marken, Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein. Verwendete Marken- und Produktnamen sind Handelsmarken, Warenzeichen oder eingetragene Warenzeichen der entsprechenden Inhaber.
Informationen zur Bedienungseinheit der elektronischen Klimaautomatik in meinem Auto
Die Bedienung der elektronischen Klimaautomatik erfolgt bei meinem Auto über eine Bedienungseinheit, die in die Mittelkonsole vom Armaturenbrett integriert ist. Diese Bedienungseinheit besteht aus 4 nebeneinander angeordneten kreisrunden Blöcken und einigen Schaltern, die unterhalb dieser Blöcke angeordnet sind.
Der linke und der rechte Block bestehen jeweils aus einer digitalen Temperaturanzeige und 2 Tasten zur Temperaturvorwahl, die mit + und - beschriftet sind. Über die beiden mittleren Blöcke können die Funktionen der Klimaautomatik manuell beeinflusst werden. z. B. kann der Automatikbetrieb der Klimaautomatik an- und ausgeschaltet werden, die Luftmenge und die Luftverteilung kann beeinflusst werden.
Vorbereitungen um die Glühbirchen (Sockellampen 12V 1,2W) der Armaturenbeleuchtung der Klimaanlage zu wechseln
Durch sorgfältiges Anziehen der Handbremse habe ich das Auto gegen Wegrollen gesichert. Um genügend Platz zum Herausziehen der Mittelkonsole zu haben, habe ich den Wählhebel der Automatik auf die Fahrstufe 1 gestellt. Dabei ist zu beachten, dass der Wählhebel nur bei eingeschalteter Zündung und betätigter Fußbremse aus Stellung P bewegt werden kann.
Um Probleme mit der Elektronik zu vermeiden, habe ich vor Beginn der weiteren Arbeiten, die Spannungsversorgung, durch Abklemmen des Massekabels vom Minuspol der Autobatterie, unterbrochen.
Aschenbecher ausbauen
Ich habe den Aschenbecher aufgemacht. Dann habe ich die Schraube in der Mitte, mit der der Aschenbecher befestigt ist, mit einem Kreuz-Schraubendreher herausgedreht. Danach habe ich die komplette Aschenbechereinheit herausgenommen.
Zwei Schrauben herausdrehen
Dort vor vorher der Aschenbecher drinnen war, habe ich 2 Schrauben, eine links und eine rechts, mit einem Kreuzschraubendreher herausgedreht.
Autoradio ausbauen
Das Autoradio habe ich aus dem Autoradioschacht ausgebaut. Dazu habe ich mit einem kleinen Inbusschlüssel vier kleine Schrauben aus den Stellen am Radio herausgedreht, an denen dann spezielle Bügel (Spangen) zum Herausziehen des Autoradios angesetzt werden. Dann habe ich das Autoradio, unter Anwendung von zwei speziellen Bügeln (Spangen), aus der Halterung herausgezogen.
Metallbügel nach unten ziehen und Mittelkonsole herausziehen

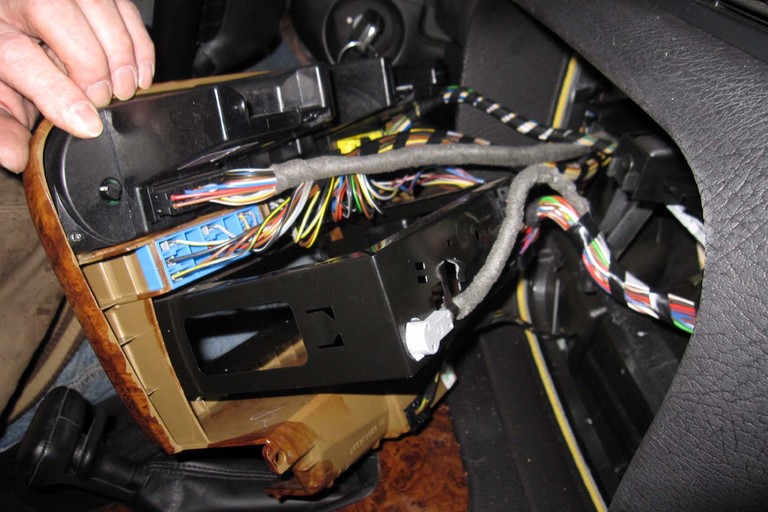

Oberhalb des Radioschachtes ist ein Metallbügel, der mit einem Federmechanismus ausgestattet ist. Diese Metallbügel habe ich nach unten gezogen bzw. gedrückt. Das habe ich mit den Händen und unter Zuhilfenahme eines großen Schraubendreher, den ich als Hebel verwendet habe, getan. Dadurch hat sich die Mittelkonsole gelöst und ich habe die Mittelkonsole nach vorne herausgezogen.
Bedienungseinheit für die Klimaanlage ausbauen
Um die Glühbirnchen (Sockellampen) möglichst einfach austauschen zu können, habe ich die Bedienungseinheit der Klimaanlage von der Konsole abgebaut. Dazu habe ich an der Rückseite der Bedienungseinheit 2 Steckverbindungen gelöst und 5 Schrauben herausgedreht.
Glühbirnchen (Sockellampen) in der Bedienungseinheit austauschen
Ich habe alle 5 Glühbirnchen (Sockellampen) gegen neue ausgetauscht.
Für den Austausch einer jeden Sockellampe bin ich wie folgt vorgegangen:
(Tipp: Da der Kunststoff der Fassungen über die Jahre durch die Hitze der Birnen spröde wird und die Platine empfindlich ist, habe ich die Spitzen der Zange mit etwas Isolierband umwickelt. So lässt sich die Fassung materialschonend und ohne abzurutschen drehen.)
Ich habe die Sockellampe mit einer Spitzzange an ihrem Sockel gefaßt und so weit gedreht, dass ich sie aus der Platine herausziehen konnte. Dann habe ich eine neue Sockellampe in die entsprechende Öffnung der Platine eingesetzt und sie unter Anwendung der Spitzzange soweit gedreht, dass sie fest eingeklemmt war.
Zusammenbau in umgekehrter Reihenfolge
Der Zusammenbau erfolgte in umgekehrter Reihenfolge des Auseinanderbauens.
Ich habe die Bedienungseinheit in die Konsole eingelegt, sie mit 5 Schrauben festgeschraubt und die beiden Steckverbindungen wieder hergestellt.
Dann habe ich die Konsole wieder in ihrer Position eingerastet, dazu habe ich vorher den entsprechenden Metallbügel nach unten gezogen.
Dann habe ich die beiden Schrauben im Aschenbecherschacht wieder hereingedreht.
Dann das Autoradio eingebaut.
Dann den Aschenbecher eingebaut und mit einer Schraube festgeschraubt.
Abschließend habe ich das Massekabel wieder am Minuspol der Autobatterie befestigt.
Ich habe Datum und Uhrzeit am Bordcomputer eingestellt.
Funktionstest

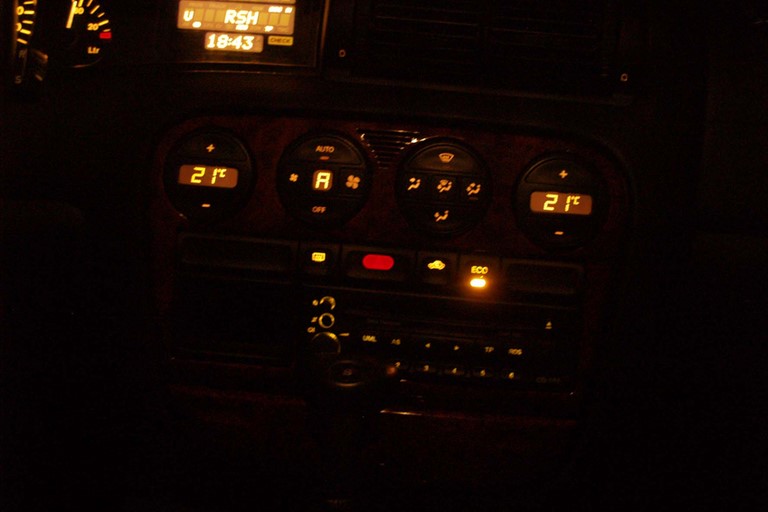

Bei eingeschalteter Zündung und eingeschaltetem Licht habe ich die Armaturenbeleuchtung überprüft. Die Armaturenbeleuchtung der Bedienungseinheit funktionierte jetzt einwandfrei.
Auch die Bedienung der Klimaautomatik war einwandfrei möglich.
Kommentare
Ein Besucher schrieb am 26.09.2012:
Hallo! Wunderbar erklärt, dadurch habe ich es in ca. 1 Stunde geschafft, ein wieder funktionstüchtiges Bedienteil (Klima)zu haben!
Meinung, Anregungen und Kritik
Startseite > Kategorien > Auto > Reparatur > Defekte Glühbirnchen (Sockellampen 12V 1,2W) der Armaturenbeleuchtung wechseln

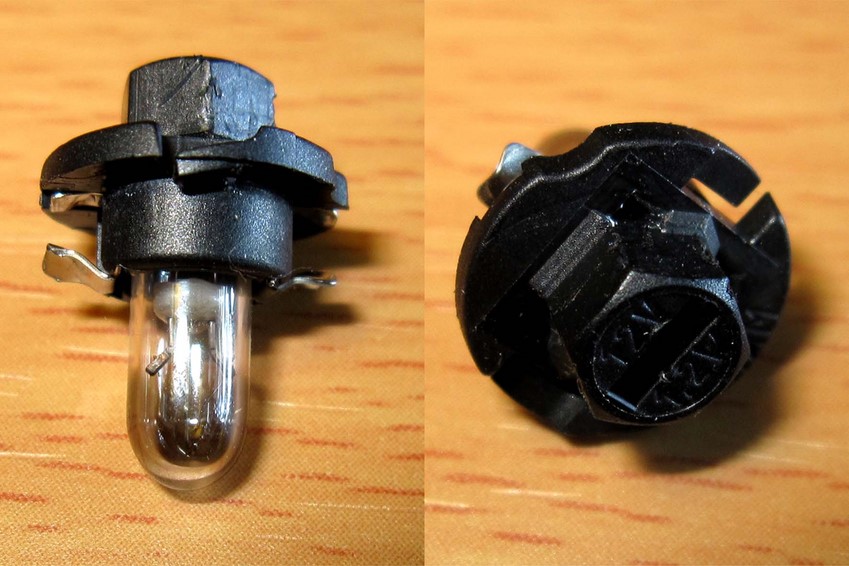

Sockellampe (12V 1,2W) aus der Bedienungseinheit der Klimaautomatik von meinem Auto

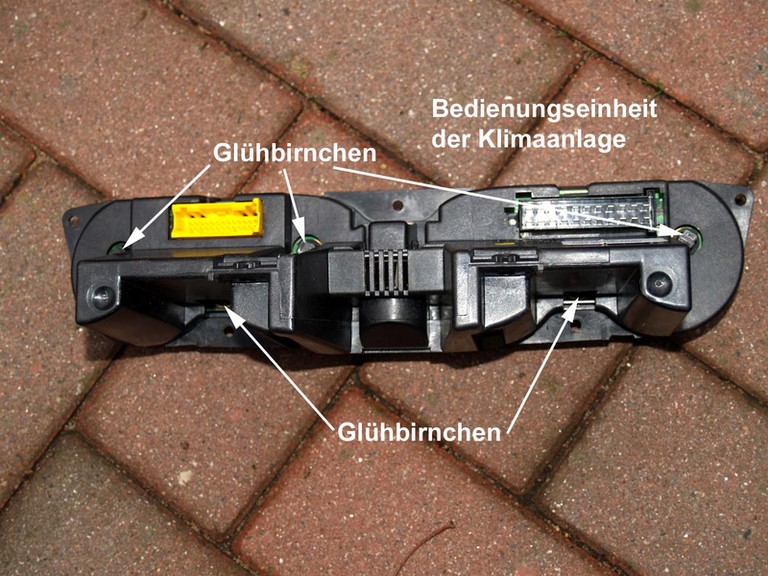

Sockellampe 12V, 1,2W an Rückseite der Bedienungseinheit
